Rectangular & Racetrack Speakers / JC-SPK1511-MF03-8R1W
11×15×3.0 mm 焊点式微型扬声器
Solder-Pad Micro Speaker
尺寸代码：JC-SPK1511-MF03-8R1W · Model / 型号：JC-SPK1511-MF03-8R1W
11×15×3.0 mm 焊点式微型扬声器，适用于小型电子产品项目的选型、样品确认和批量供货沟通。具体适配以规格书、样品和整机测试为准。
尺寸11×15×3.0 mm
阻抗8±15% Ω @ 2.0kHz / 2.83Vrms
额定功率1W
最大功率1.2W
PRODUCT OVERVIEW
产品概述与选型
JC-SPK1511-MF03-8R1W：11×15×3.0 mm 焊点式微型扬声器，适用于小型电子产品项目的选型、样品确认和批量供货沟通。具体适配以规格书、样品和整机测试为准。 选型时请核对安装空间、驱动条件和连接方式，并通过规格书、样品及整机测试确认适配。
TECHNICAL SPECIFICATIONS
技术规格
| 尺寸 | 11×15×3.0 mm |
|---|---|
| 阻抗 | 8±15% Ω @ 2.0kHz / 2.83Vrms |
| 额定功率 | 1W |
| 最大功率 | 1.2W |
| DCR | 7.4±10% Ω |
| SPL | 94±3dB @ 2kHz, 2.83Vrms/10cm, 1cc box |
| 频率范围 | f0 ~ 20kHz |
| THD | ≤15% @ 2kHz, 2.83Vrms/10cm |
| 重量 | 1.5g |
| 工作温度 | -20°C ~ +70°C |
| 储存温度 | -40°C ~ +85°C |
| 连接方式 | 焊点 |

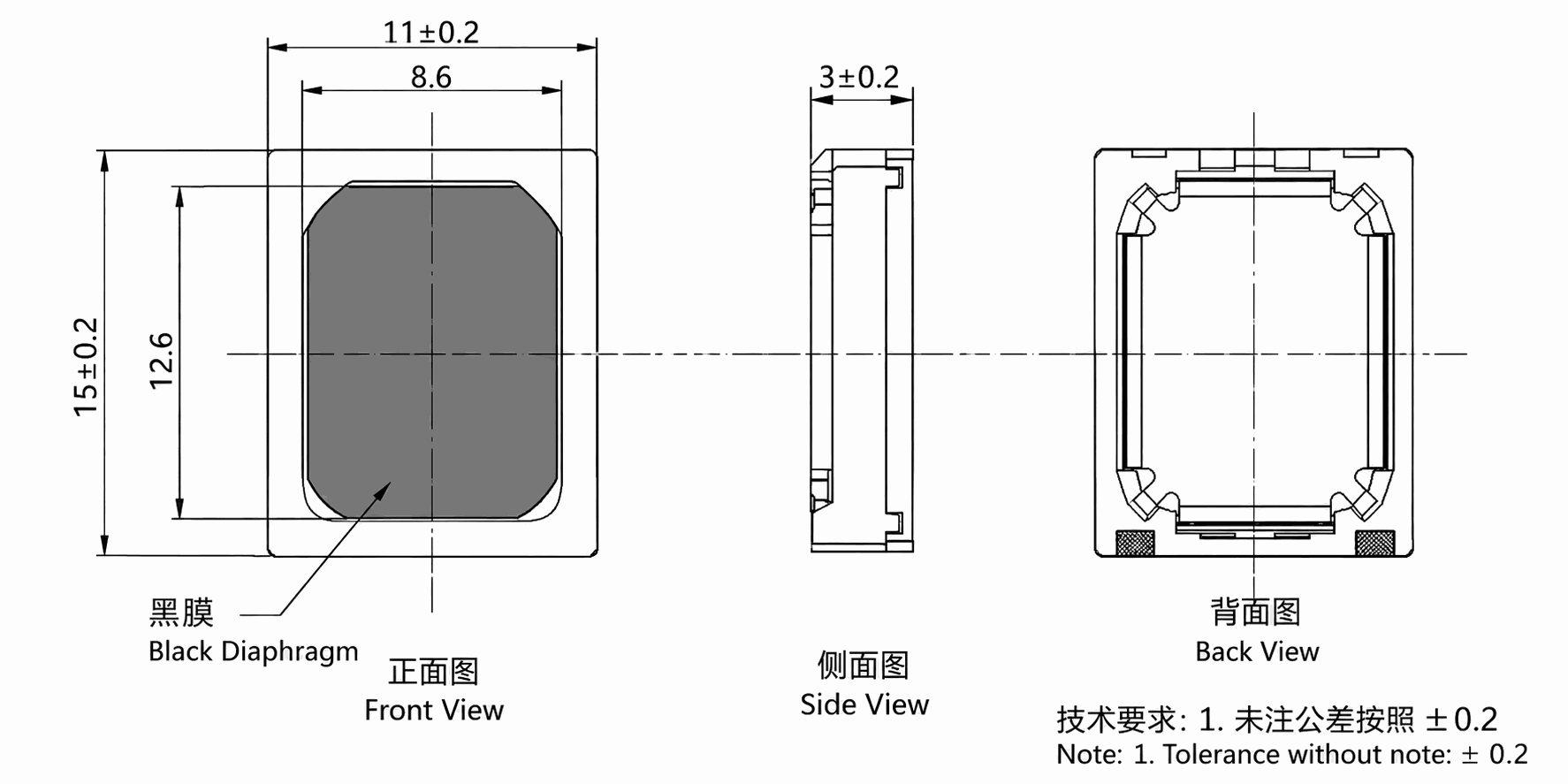

MECHANICAL DIMENSIONS
机械尺寸图

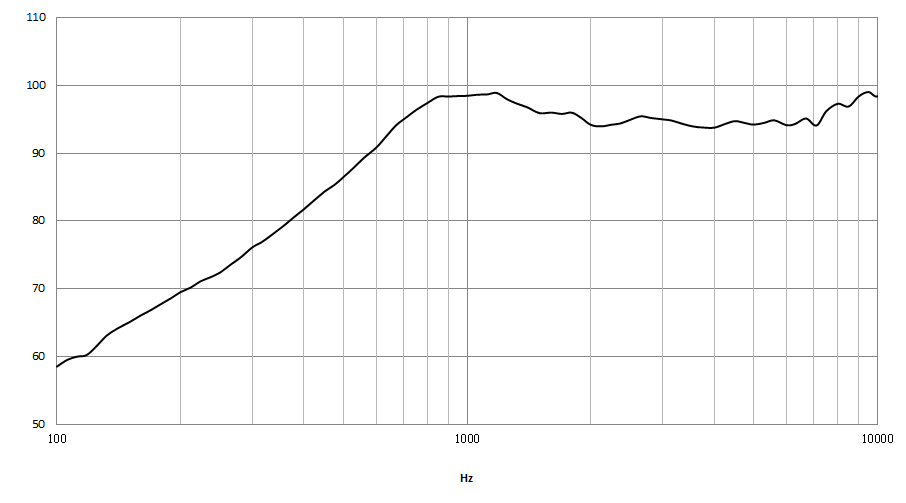

FREQUENCY RESPONSE
频响与阻抗曲线
PROJECT SUPPORT
项目配套
可根据项目需求协助产品选型、样品测试、规格确认、小批量验证及后续批量供货。具体可调整项目需结合型号、样品与项目要求确认；重新开模或重大结构修改需单独评估。
FAQ
常见问题
JC-SPK1511-MF03-8R1W 是什么产品？
JC-SPK1511-MF03-8R1W 是嘉传电子的11×15×3.0 mm 焊点式微型扬声器。
JC-SPK1511-MF03-8R1W 的尺寸是多少？
已确认尺寸为 11×15×3.0 mm。
JC-SPK1511-MF03-8R1W 的阻抗是多少？
已确认阻抗为 8±15% Ω @ 2.0kHz / 2.83Vrms。
JC-SPK1511-MF03-8R1W 的额定功率是多少？
已确认额定功率为 1W。
JC-SPK1511-MF03-8R1W 是BOX腔体喇叭吗？
不是。V3主数据未将其归类为BOX/腔体扬声器。
JC-SPK1511-MF03-8R1W 使用什么连接方式？
已确认连接方式为焊点。
如何确认 JC-SPK1511-MF03-8R1W 是否适合我的项目？
建议确认安装空间、驱动电路或功放条件、目标阻抗/功率、连接方式及应用要求；如有现用图纸或样品，可用于进一步匹配。
JC-SPK1511-MF03-8R1W 可以提供样品吗？
可联系嘉传电子确认样品数量、交期及项目所需的具体规格。
JC-SPK1511-MF03-8R1W这款产品的尺寸是什么？
尺寸：11×15×3.0 mm。
JC-SPK1511-MF03-8R1W这款产品的阻抗是什么？
阻抗：8±15% Ω @ 2.0kHz / 2.83Vrms。
JC-SPK1511-MF03-8R1W这款产品的额定功率是什么？
额定功率：1W。
JC-SPK1511-MF03-8R1W这款产品的连接方式是什么？
连接方式：焊点。
