Enclosed Speakers / JC-SPKD30-BOX02-8R1W-W

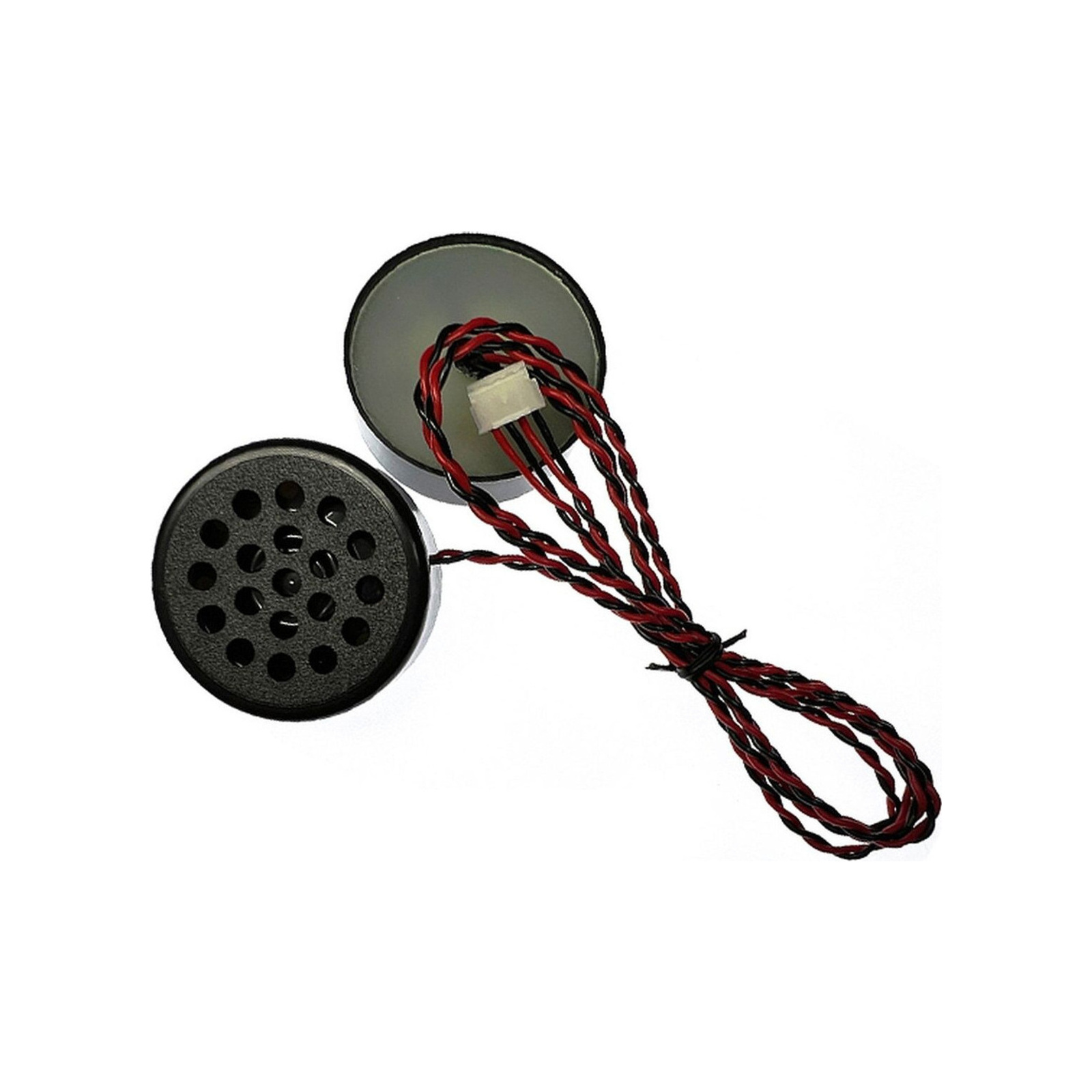

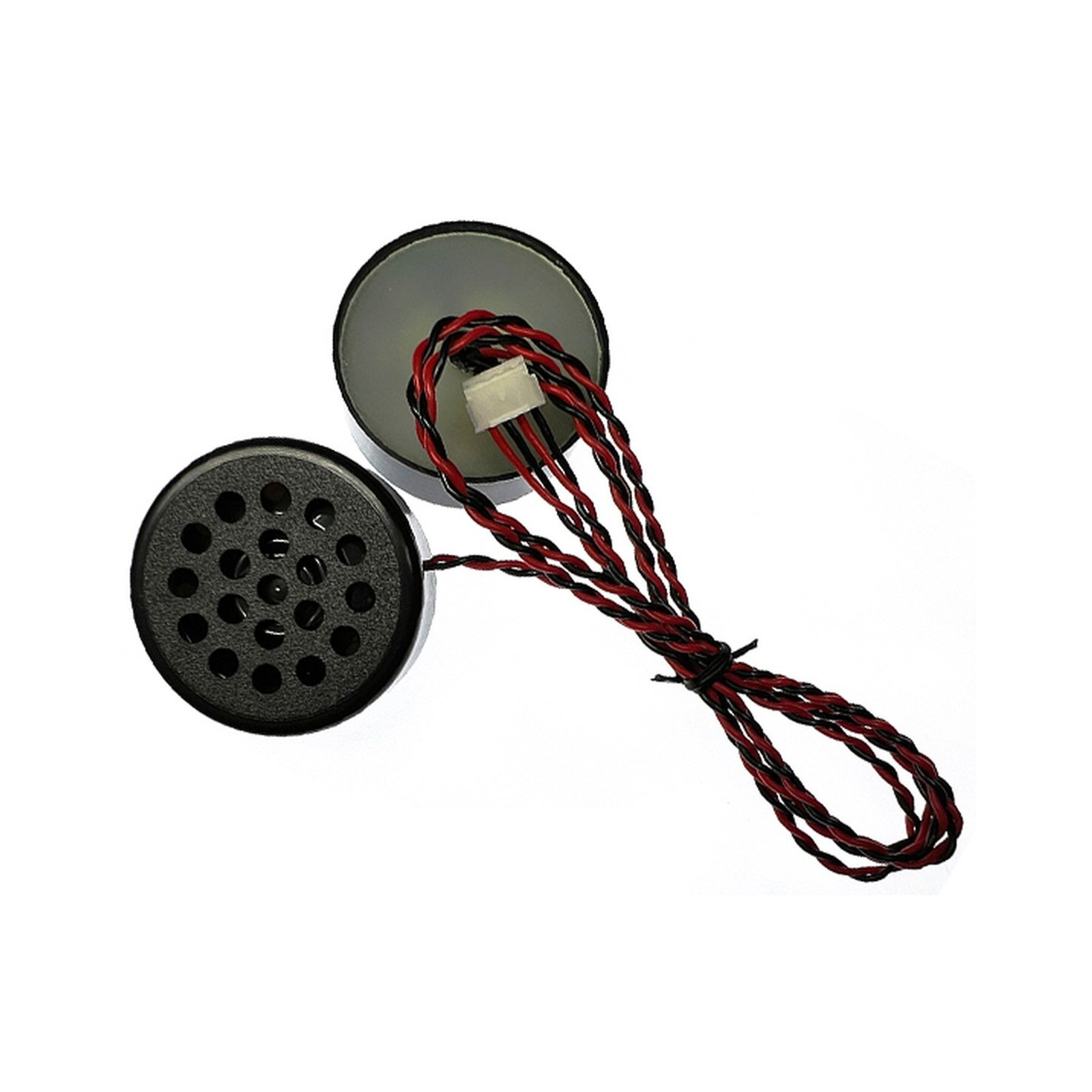

30mm Round BOX Speaker with Wire Connector
30mm 圆形引线端子式 BOX 腔体扬声器
尺寸代码：JC-SPKD30-BOX02-8R1W-W · Model / 型号：JC-SPKD30-BOX02-8R1W-W
30mm Round BOX Speaker with Wire Connector，适用于小型电子产品项目的选型、样品确认和批量供货沟通。具体适配以规格书、样品和整机测试为准。
尺寸Φ30×10.8±0.2 mm；线长325±10 mm；4P-1.25连接器
阻抗8±15%Ω / 2kHz / 1V
额定功率1.0W
最大功率1.5W
PRODUCT OVERVIEW
产品概述与选型
JC-SPKD30-BOX02-8R1W-W：30mm Round BOX Speaker with Wire Connector，适用于小型电子产品项目的选型、样品确认和批量供货沟通。具体适配以规格书、样品和整机测试为准。 选型时请核对安装空间、驱动条件和连接方式，并通过规格书、样品及整机测试确认适配。
TECHNICAL SPECIFICATIONS
技术规格
| 尺寸 | Φ30×10.8±0.2 mm；线长325±10 mm；4P-1.25连接器 |
|---|---|
| 阻抗 | 8±15%Ω / 2kHz / 1V |
| 额定功率 | 1.0W |
| 最大功率 | 1.5W |
| F0 | 1200±20%Hz / 1V |
| SPL | 94±3dB, AVG 0.8/1.0/1.5/2.0kHz, 0.1W/0.1m, IEC baffle |
| 频率范围 | F0~20kHz |
| THD | ≤10% at 1kHz, 1.0W |
| 重量 | 6.5±0.5g |
| 工作温度 | -20°C~+60°C |
| 储存温度 | -30°C~+70°C |
| 连接方式 | 引线 |
MECHANICAL DIMENSIONS
机械尺寸图
FREQUENCY RESPONSE
频响与阻抗曲线
PROJECT SUPPORT
项目配套
可根据项目需求协助产品选型、样品测试、规格确认、小批量验证及后续批量供货。具体可调整项目需结合型号、样品与项目要求确认；重新开模或重大结构修改需单独评估。
FAQ
常见问题
JC-SPKD30-BOX02-8R1W-W 是什么产品？
JC-SPKD30-BOX02-8R1W-W 是嘉传电子的30mm Round BOX Speaker with Wire Connector。
JC-SPKD30-BOX02-8R1W-W 的尺寸是多少？
已确认尺寸为 Φ30×10.8±0.2 mm；线长325±10 mm；4P-1.25连接器。
JC-SPKD30-BOX02-8R1W-W 的阻抗是多少？
已确认阻抗为 8±15%Ω / 2kHz / 1V。
JC-SPKD30-BOX02-8R1W-W 的额定功率是多少？
已确认额定功率为 1.0W。
JC-SPKD30-BOX02-8R1W-W 是BOX腔体喇叭吗？
是。V3主数据将其归类为BOX/腔体扬声器。
JC-SPKD30-BOX02-8R1W-W 使用什么连接方式？
已确认连接方式为引线。
如何确认 JC-SPKD30-BOX02-8R1W-W 是否适合我的项目？
建议确认安装空间、驱动电路或功放条件、目标阻抗/功率、连接方式及应用要求；如有现用图纸或样品，可用于进一步匹配。
JC-SPKD30-BOX02-8R1W-W 可以提供样品吗？
可联系嘉传电子确认样品数量、交期及项目所需的具体规格。
JC-SPKD30-BOX02-8R1W-W这款产品的尺寸是什么？
尺寸：Φ30×10.8±0.2 mm；线长325±10 mm；4P-1.25连接器。
JC-SPKD30-BOX02-8R1W-W这款产品的阻抗是什么？
阻抗：8±15%Ω / 2kHz / 1V。
JC-SPKD30-BOX02-8R1W-W这款产品的额定功率是什么？
额定功率：1.0W。
JC-SPKD30-BOX02-8R1W-W这款产品的连接方式是什么？
连接方式：引线。
